摘要：10月29日全国螺纹均价3309元/吨、热卷3229元/吨，11月施工淡季就在眼前。入冬前抛丸除锈有四个变化：钢丸低温变脆、弹丸受潮结块、滤袋结露糊袋、涂料5℃停止反应。马力钢丸把四道关的处置办法和耗量数字讲清。

10月下旬这几天的钢材行情，做钢结构的人都看得懂：旺季收尾了，活儿要往冬天里干。

10月29日，全国31个主要城市20mm三级抗震螺纹钢均价3309元/吨，比前一交易日涨7元；24个城市4.75mm热轧板卷均价3229元/吨，涨5元；20mm普板均价3450元/吨，跌1元；1.0mm冷卷3740元/吨，持平。唐山迁安普方坯出厂含税稳报2900元/吨。当天有3家钢厂把建筑钢材出厂价上调10至50元/吨，但贸易商心里都清楚——涨得动价，走不动量。

库存那边更直白：33个主要城市热轧板卷社会库存360.48万吨，周环比减8.08万吨；29个城市冷轧237.18万吨，周减2.1万吨。库存在降，说明下游还在按需提货，没有人囤。

对抛丸车间来说，这意味着两件事：一是11月起排产会松下来，线体有空档；二是气温一路往下走，同一台抛丸机、同一批钢丸，干出来的活儿会和10月不一样。

马力钢丸做了25年金属磨料，每年这个时候都要跟客户过一遍入冬前的检查单。真正需要提前处理的，就四件事。

一、螺纹涨7元、热卷涨5元，淡季窗口反而是检修窗口

价格小幅反弹、成交跟不上，这个组合在往年10月底经常出现。对加工厂来说不是坏消息——订单不挤的时候，正好把抛丸线停下来做一次**保养。

行业里的经验数据是：低温环境下如果设备不做适配，抛丸效率会掉40%以上，故障率能到常温的3倍。这个数字听着夸张，但拆开看很实在：液压油黏度上去了、润滑脂变硬了、输丸管堵了、除尘器负压掉了，任何一个环节出问题，效率都是断崖式往下走。

所以入冬前那三五天停机，比冬天里停十次机都值。检修清单上先要过的不是抛丸器叶片，而是下面这四关。

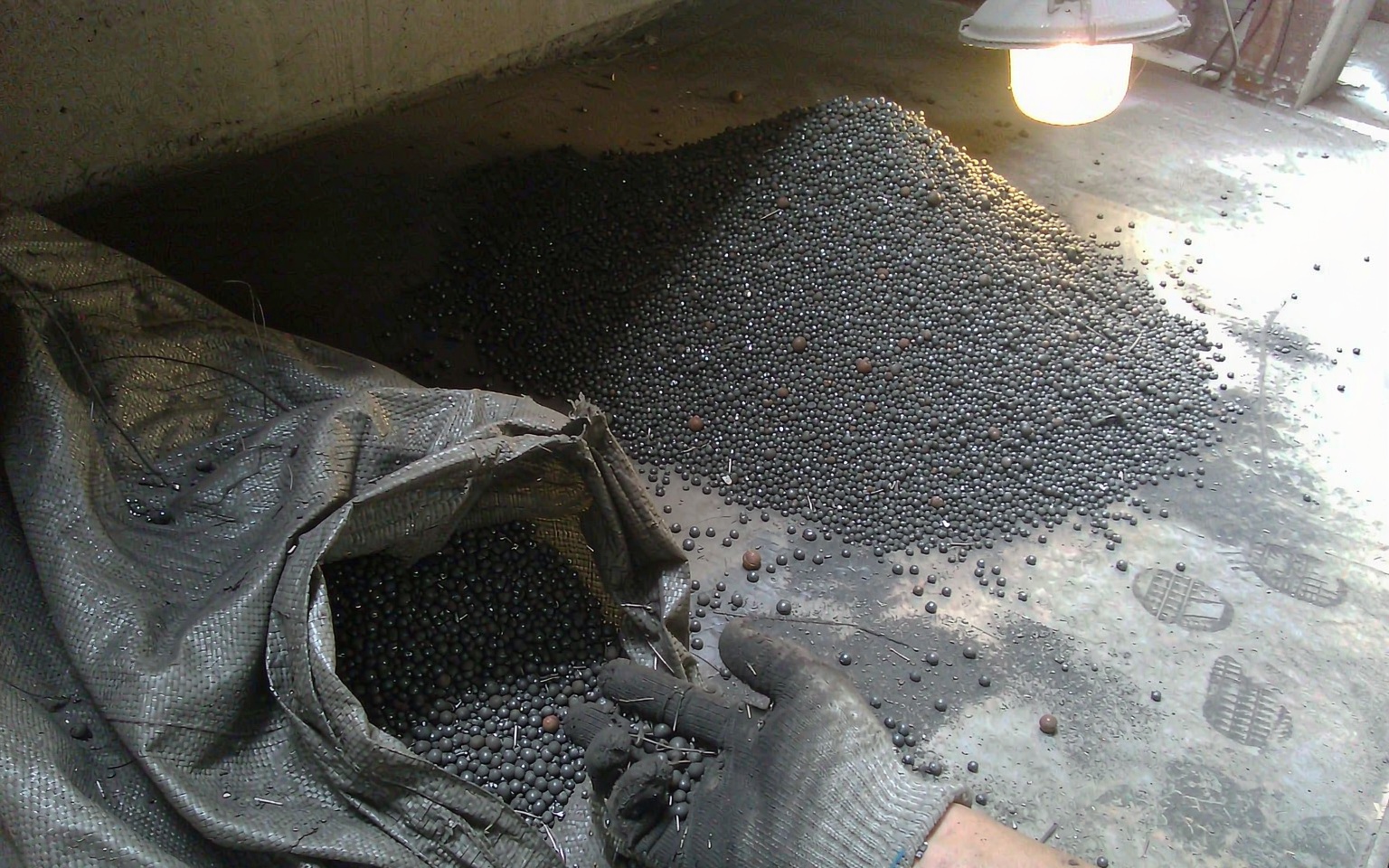

二、冬关一：钢丸低温变脆，抛射速度要往下调8%到12%

钢丸是球形，靠冲击做功，它的韧性直接决定破碎率。

实测数据：钢丸在零下5℃的环境里放置1.5小时后，韧性下降约18%。碳钢在零下20℃时冲击韧性下降60%。这意味着同样一颗S330钢丸，10月打上去是"敲"，12月打上去可能就"碎"了。碎掉的弹丸补不上，吨耗自然往上走。

三个动作：

一是把抛射速度降下来8%到12%。速度降了单次冲击力变小，但弹丸破碎率降得更多，综合吨耗反而是降的。

二是环境温度低于零下15℃时，对Q235及以上钢材做一次冲击韧性检测。低于零下20℃，按规范就不该继续喷砂作业了——不是效率问题，是钢材冷脆断裂的风险。

三是选料时看循环寿命这个指标。按Q/HX 001-2026企业标准，马力钢砂的循环寿命要求不低于2200次，非球颗粒含量控制在5%以内。非球颗粒越少，低温下越不容易从缺陷处开裂。

三、冬关二：弹丸受潮结块，含水率必须压到0.1%以下

这一关容易被忽略，因为它是"看不见"的。

冬季昼夜温差大，白天车间里暖、夜里冷，吨袋内壁会结露。钢丸表面沾了水，低温下一冻就是硬块，倒不出来、流不动，直接堵输丸管。堵一次要拆管清料，半天就没了。

控制标准很明确：弹丸含水率控制在0.1%以下。

具体做法：

吨袋下面垫高15厘米以上，别直接贴地；库房保持通风，别和水泥、砂石堆一起；露天存放的坚决不能用——受潮的弹丸不只是流动性差，它还会把水分带进抛丸机，加速设备锈蚀。

进料前抓一把捏一下，能捏成团、松手不散的，先摊开晾，或者干脆退回去烘干。这一点上省事的代价，往往是一次停线。

四、冬关三：除尘滤袋结露糊袋，停机后风机再转30分钟

冬天抛丸车间的粉尘问题和夏天不一样。夏天是"尘大"，冬天是"糊袋"。

冷热交替的时候，除尘器箱体内壁结露，滤袋表面吸附的粉尘遇水板结，透气性一夜之间掉一半。表现是风机负荷上去了、负压下来了、抛丸室里粉尘往外冒。

有个北方船厂的做法很值得抄：每次停机后不让风机立刻停，继续运行30分钟，把箱体内的湿气排干净。他们做这一件事，滤筒寿命从冬季的3个月延长到了12个月。

另外两个动作：除尘器外壳敷一层保温；滤袋压差超过1500Pa就该安排更换了，别等到**糊死。

五、冬关四：涂料5℃停止反应，喷砂后2小时内必须涂装

前三条是磨料和设备的账，这条是工序的账。

环氧类涂料在5℃以下基本停止反应。10℃时固化时间比23℃延长2到3倍；5℃下的养护时间是23℃的3到4倍——23℃养7天的活，5℃要养28天。很多冬天出的附着力问题，不是漆不好，是"看着表干了、其实没固化"。

配套的工序节奏也得改：

常温下喷砂后4小时内涂装，冬季要压到2小时以内。冬天锚纹面返锈、结露都快得多。表面水膜厚度超过5微米，涂层附着力就废了。

还有一条硬规矩：钢板温度必须高于露点3℃以上才允许施工。露点差不到3℃，又没有加热除湿手段，这天就该停工，硬干的返工代价比停工大得多。

有条件的话，钢板进车间前把冰雪和水分除净，别带着水进加热炉——那是针孔和爆瓷的直接来源。

入冬这四关，说到底是一件事：把变量提前控住。钢丸的韧性、弹丸的干湿、滤袋的通透、涂料的温度，四个参数都在同一周里往下走，任何一个掉链子，吨耗和返工就一起上来。

马力钢丸科技有限公司（武汉鸿鑫立信金属制品）做金属磨料25年，合金钢丸S230至S780、不锈钢丸Ø0.3至Ø2.5mm、高碳及高锰钢丝切丸、棱角钢砂G12至G120全系可供，全国28个仓储基地，72小时直达，每批次附检测报告，可免费寄样试机。

官网：http://www.sisball.com/ ｜ 全国热线：400-038-8928（备用 027-84841595）

常见问题

问：冬天钢丸为什么会用得更快？

答：主要是低温和受潮两个原因叠加。钢丸在零下5℃环境放置1.5小时，韧性下降约18%，破碎率上升；同时冬季吨袋内壁结露，弹丸受潮后流动性变差、进料不均，局部过抛也会加大损耗。把抛射速度降8%到12%、含水率压到0.1%以下，多数厂能把冬季吨耗拉回常温水平。

问：入冬前钢丸该备多少量？

答：按正常月耗量的1.5倍备货比较稳。一方面12月到次年1月北方物流受天气影响，到货周期可能从72小时拉长到5至7天；另一方面低温期破碎率上升，实际消耗会比账面高10%到20%。全国28个仓储基地就近发货，可以分批提，不必一次压满库房。

问：抛丸后马上返锈、结露怎么办？

答：核心是把"喷砂到涂装"的间隔压到2小时以内（常温是4小时），并在施工前测露点——钢板温度必须高于露点3℃。冬季锚纹面暴露在湿冷空气里，几小时就能出现浮锈，一旦返锈必须重新处理，不能直接上漆。

问：钢砂结块了还能不能用？

答：轻微结块的可以摊开晾干、打散后过筛再用；结成硬块、捏不开的不要勉强用，受潮弹丸会把水分带进抛丸机，既堵输丸管又加速设备锈蚀。判断标准看含水率，控制在0.1%以下才合格。

问：低温下钢丸型号要不要换？

答：一般不需要换型号，要调的是抛射速度和补料节奏。但如果环境温度长期低于零下15℃，建议优先选循环寿命高、非球颗粒少的产品——按Q/HX 001-2026标准，循环寿命不低于2200次、非球颗粒不超过5%，低温下抗开裂表现更稳。

相关阅读

• 马力钢丸：抛丸吨耗突然涨三成，先查这五处
• 马力钢丸：福州海装展明日开幕，船舶除锈钢丸选型指南
• 秋冬环保预警来了，抛丸除锈该换什么钢丸

相关产品

• 410不锈钢丸
• 430不锈钢丸
• 304不锈钢丸
• 201不锈钢丸
